PP材料在电镀槽体中的广泛使用介绍

• 来源：原创更新时间：2015-10-19点击：1483次

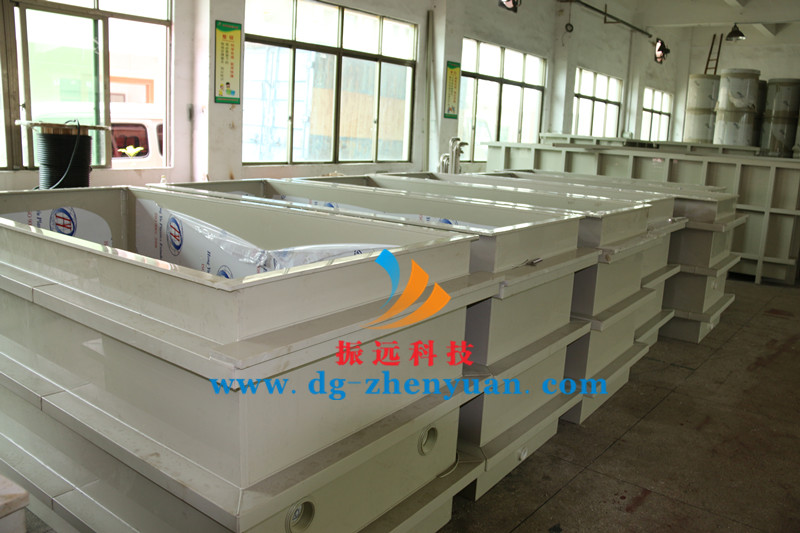

•       工厂在制作电镀槽体时，为了防止酸与碱的腐蚀加之其它各方面的要求，一般会采用PP材料，厚度从10-15MM不等。PP，可以简单的理解为塑料，但是你了解它的化学成份和物理特性吗？
        PP是一种半结晶性材料。它比PE要更坚硬并且有更高的熔点。由于均聚物型的PP温度高于0℃以上时非常脆，因此许多商业的PP材料是加入1~4%乙烯的无规则共聚物或更高比率乙烯含量的钳段式共聚物。共聚物型的PP材料有较低的热扭曲温度（100℃）、低透明度、低光泽度、低刚性，但是有有更强的抗冲击强度。PP的强度随着乙烯含量的增加而增大。PP的维卡软化温度为150℃。由于结晶度较高，这种材料的表面刚度和抗划痕特性很好。PP不存在环境应力开裂问题。通常，采用加入玻璃纤维、金属添加剂或热塑橡胶的方法对PP进行改性。PP的流动率MFR范围在1~40。低MFR的PP材料抗冲击特性较好但延展强度较低。对于相同MFR的材料，共聚物型的强度比均聚物型的要高。由于结晶，PP的收缩率相当高，一般为1.8~2.5%。并且收缩率的方向均匀性比PE-HD等材料要好得多。加入30%的玻璃添加剂可以使收缩率降到0.7%。均聚物型和共聚物型的PP材料都具有优良的抗吸湿性、抗酸碱腐蚀性、抗溶解性。然而，它对芳香烃（如苯）溶剂、氯化烃（四氯化碳）溶剂等没有抵抗力。PP也不象PE那样在高温下仍具有抗氧化性。
  　  聚丙烯（PP）是常见塑料中较轻的一种，其电性能优异，可作为耐湿热高频绝缘材料应用。PP属结晶性聚合物，熔体冷凝时因比容积变化大、分子取向程度高而呈现较大收缩率(1.0％-1.5％)。PP在熔融状态下，用升温来降低其粘度的作用不大。因此在成型加工过程中，应以提高注塑压力和剪切速率为主，以提高制品的成型质量。
